巨劍型 GAT-X105 攻擊鋼彈[製做過程]



龍桃子-劍裝 GAT-X105 攻擊鋼彈


GAT-X105 Strike
AQM/E-X02 Sword Striker Pack

[製做過程]





觀文前的備注 :
1.發文主要為記録,也分享給同好的各位~非教學!
2.在下非高手,專家...這只是個人第四個噴塗上色的模型..
   這是非原廠的模型~
   若是傷到眼.....只能請大家見諒了~~

前言及製作方向~~

從  超級機器人大戰OG 魂之座 鬼面 的製作完成後...

製作方向及目的除了基礎技術要再提升外....
這架機體主要試作金屬漆面上保護層後的不同情況....比方光澤減低之類....
不親手,親眼體會...由網路上看來的總是很難以去理會.....@_@...
還有擬電鍍及漸層噴塗的噴塗的技法...
大量水貼的消除段差,合理的位置貼合....


1.配色 :
由於一般鋼彈主角機不外是紅藍黃,也盡是一機消光到底~
金屬塗裝的也有,但都會有金屬塗裝後...上透明亮保護噴塗會使"金屬光澤"減弱....
不噴上保護的透明漆則可能在把玩時"非常容易弄傷漆面"~~~
(一般的透明保護漆其實大多是沒顏色的漆...同一種漆的漆膜強度相同...跟本談不上保護@@)
還有另一點也值的注意...
就是不上保護的金屬漆...在跟空氣的長期接觸下...會有氧化的現象...進而金屬光澤也會日減...
(但這點我還不能肯定...畢竟在下噴塗年資也才一年....)
所以金屬塗裝及其後的不同程度透明保護漆的試作....就成了這回的主軸了~~

2.細節注意 :

由於這是個人第一次製作MG級別的鋼彈~
在假組完成後,跟之前製作的任一款的HG級別的模型比較起來~~
實在是差距很大.....(當然價格也是差距不小)..

武器的連接孔也精心的設計過...不需要我填孔,自製磁力改造...
很多接縫也都設計了假接合線....不需無縫....
水口方面也有相當程度的隱藏....
刻線細節也是較為精緻(刻線這在下就弱了...還沒開始找架機體好好來練一練)...

但也有變難的......
就是貼紙....
水貼變成一大堆....
要貼平不難......
要貼的好看....不突兀....合理.....
不像螞蟻爬滿身....(老婆大人看到雜誌上貼滿水貼的鋼彈突然冒出這一句話)
這下要來好好思考這一大堆的水貼....到底是要貼在那....才是王道咧@@?

窮酸鬼的小隊長宗旨就是要能把機體模型拿出來"玩"....
是故....
金屬漆也必需上透明保護漆..而且是高硬度汽車金油(這樣才真的叫保護)....
裝備,外甲也必需要可以換來換去...掉漆.......這是絕不允許的啊!!!

決定方向後開始拆解,動工~~

[零件湯口修整打磨][零件表面整平打磨]
依個人習慣,在假組時就修整打磨好...
龍桃子這架機體真的是不錯....

A.大部分的湯口都正常,有的還有隱藏...
(但隱藏在假接合縫中..在下反而很感冒...那樣很難磨...無視...我是不能接受的)
B.所有的平面,曲面都OK還...僅有幾處小小的縮膜....
(比方附的二附外甲上的縮膜都是一樣的地方...應該是接合柱的反面收縮....技術要加強)
(所有零件背面要是有連接用的插樁,反過來的那面幾乎都會收縮<--熱脹冷縮原理)
C.假組起來插樁稍微過緊...但是可以很順利組裝沒問題...沒什麼需(切削,磨細)
[以上詳情可參考(龍桃子 1/100 龍桃子-巨劍型 GAT-X105 攻擊鋼彈[開箱文][品質/質量])]


前述這機體其實品質不錯....不大需要打磨....
但要讓鋼彈更威....
銳利化....是乎是不再可以省略的步驟了.....
全機....銳利化打磨...起動.......
磨到我有時都會打瞌睡...說了也浪費時間~不詳述~

[總零件數]








枯燥的過程不詳述~
(可參照在下.."個人的模型入門心得"文~還在慢慢添加中~)

[偷膠零件補土工程]
這可稱讚一下....這機體我完全沒用到補土....

[零件無縫,分件]
這整架機體幾乎沒有必要作無縫處理....
但武器裝備上卻有....
其實看它原本的設計也是不需要作無縫的.....
比方劍的二個劍首替換....設計者的意思是要把玩時......
換劍首必需全部拆開....所以沒有可能要無縫粘死.....

但......

這整個令人倒地......

要是換個劍首都要全拆....那刮漆算誰的....
換個劍首就要拆半天....我看還是擺著看好了@@~~

只好自己分件小改一下...並做無縫了....

只作了二個小小的分件...

1.迴力鏢前端分件

將上方原本是圓孔的地方直接切穿為U型,開口略小一點~
因其本身不受力也不需拆卸,這樣裝上去會緊一些就足夠~


前端則無需修改~直接粘牢做無縫上色~~


相當簡單的分件修改...這正適合新手級的我練習練習~

2.兩個劍首可替換分件
讓二個劍首可以直接替換...不需要整個拆開...
[其分件方式也跟迴力鏢的方式相同...故不在重述...減少圖數]

[上水補土]

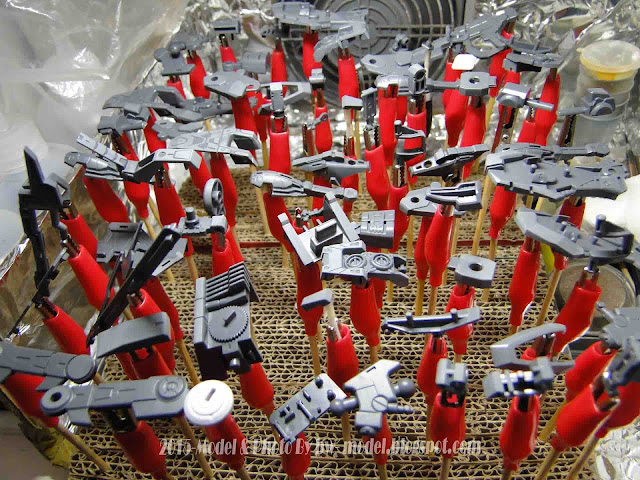

分件,無縫,打磨完成之後,使用1200號水補土上底色....
除金屬色零件用黑色水補土外
其餘都用白色水補土...
檢查+上底色!!
個人比較窮酸,用水補順便當底色....
省錢....統一發色...@@~

 不詳述~
(可參照在下.."個人的模型入門心得"文~還在慢慢添加中~)

連續的修口,整平,補土,無縫,打磨.....
做到睡著....
只要持續作模型...這好像會變成常態...跟背後靈一直跟著了吧......
~~~~~老天..@@~~

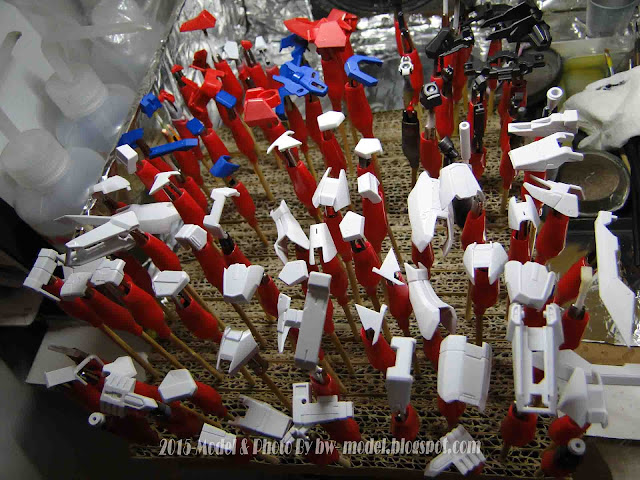

[上色,遮蓋工程]
由於這MG的機體本身分件就很好...大大的減低像HG級別必需分件或遮蓋的工作~~
實在是輕鬆不少....
但是...
人就是愛自找麻煩....
把內骨架拿來瞧了又瞧.....又想把它也弄的像那一回事.....
(不用分色遮蓋不好嗎?不老說遮蓋地獄的?怎就又拿來遮蓋....這人是怎樣啊@@~~)

[內骨架的分色上色]

1.不特定型部分用琺瑯漆筆塗,再小心的用溶劑擦除多餘的部分~
2.槽型或易於擦除的部分就先用琺瑯漆噴上..再用溶劑擦去多餘的部分~
(這樣可以免去筆塗產生的筆痕或是筆塗漆較厚的問題)






























































[外甲上色]

自調的金屬紅並上80%消光保護汽車金油
(試過混合不同比例的消光劑到亮光金油~這個比例較為接近金屬漆的原光澤)

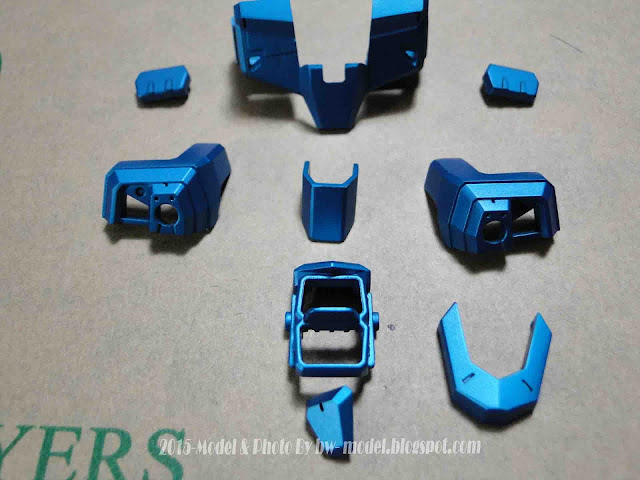

自調的金屬藍並上80%消光保護汽車金油


[其餘白色外甲部分]
都採用較一般的白色配上全消光的汽車金油來作保護~
可玩性可以提升不少~~
比較耐刮...但用力撞擊....還是會有毀壞的可能~~~

[頭部]

除了銳化之外~其它部分也都改噴塗金屬質感~

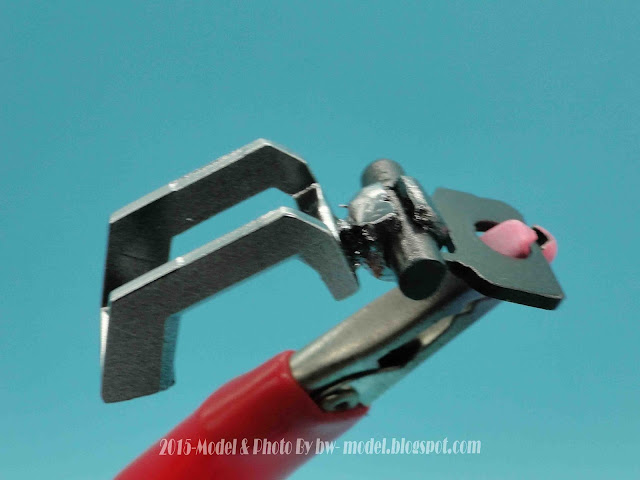

[金屬零件]

若用電鍍質感的方式會顯的過假,改採用E7的特效銀來呈現出不锈鋼的質感....

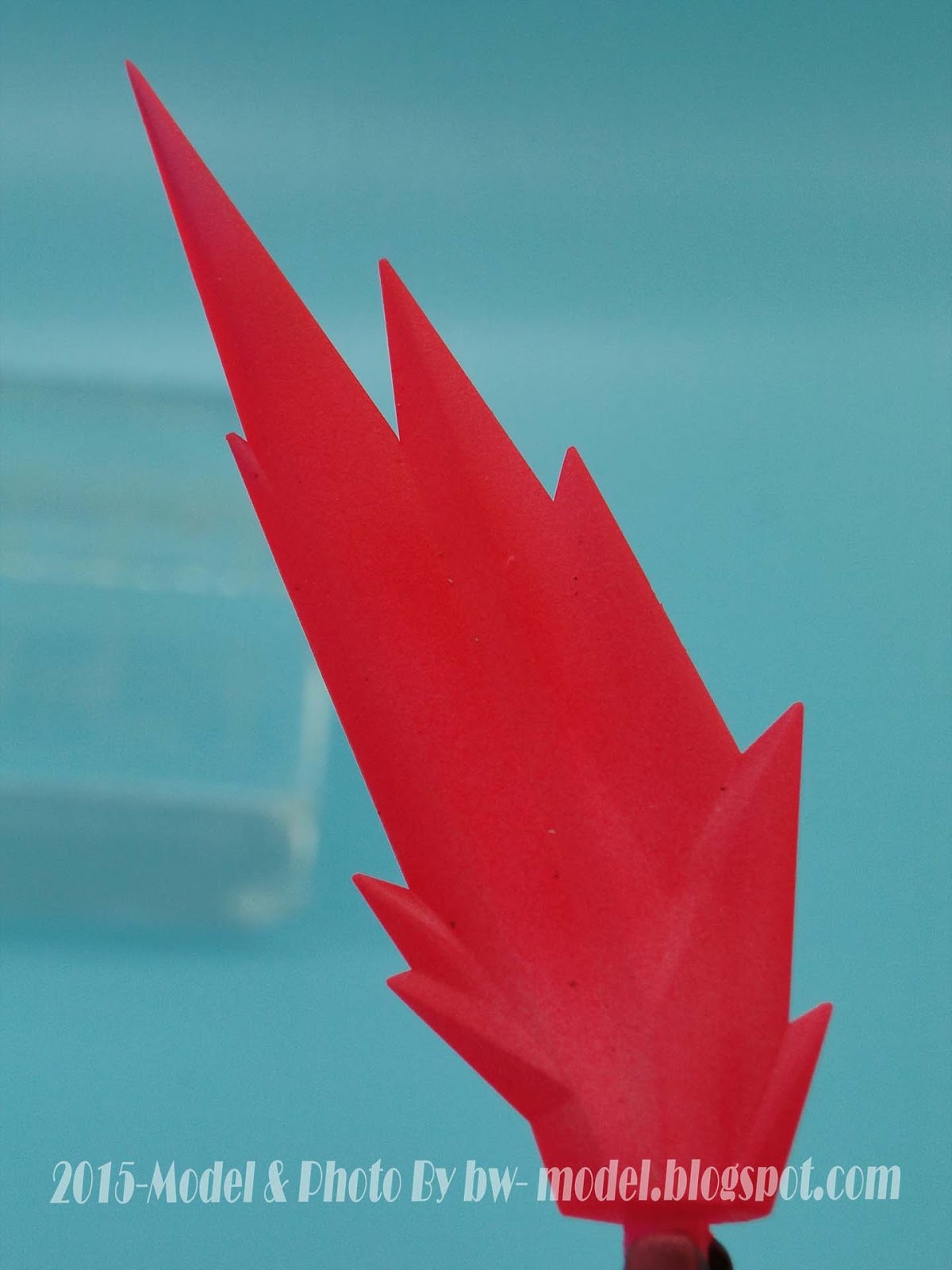

[漸層]

(以白色為底~再以透明紅~透明螢光紅....來漸層噴塗)

[零件自製]
製作這機體的同好們一定都會知道...
這機體只附了兩個XA23這肩甲連接零件....
也就是說要換裝為劍裝肩甲時....
必需要拆開左肩的肩甲...取XA23這零件....再組上劍裝肩甲....
這就跟兩個不同劍首要換裝一定是令人哭笑不得....
這不算是缺件...而是可以多附一個..那滿意度就不會下降許多....
不想拆來拆去....

1.那只能再買一盒炮裝...(這樣多一架本體)....
2.等空裝或空霸出來再購買(己有消息會多附上一個XA23零件)
3.自製一個...

在還沒購買空霸前...我想也就只能先自製一個頂著...
查了其它人的做法大多是用廢框架製作....
但缺點是肩上的開合部分必需粘死....
所以總合了他人的作法...自己再加上了一個軟膠零件上去...讓肩甲可以正常的動作~


圖右方為廢框架鑽孔打磨製成
圖左方為肩上可動部分(這零件會多一個)切除前端再粘上一個切開的軟膠零件


切開的軟膠零件可以稍用力分開就能夾入自製的XA23~
這樣不但可以方便分合拆裝...也會自動夾緊自製XA23~上下移動時也不會鬆動~

雖然不是很好看(也看不到)...但在學會翻模複製零件前...還是可以頂著用...
等空霸出..購買來也可以直接替換上原裝的XA23~
不會有因為粘死等造成的任何問題~

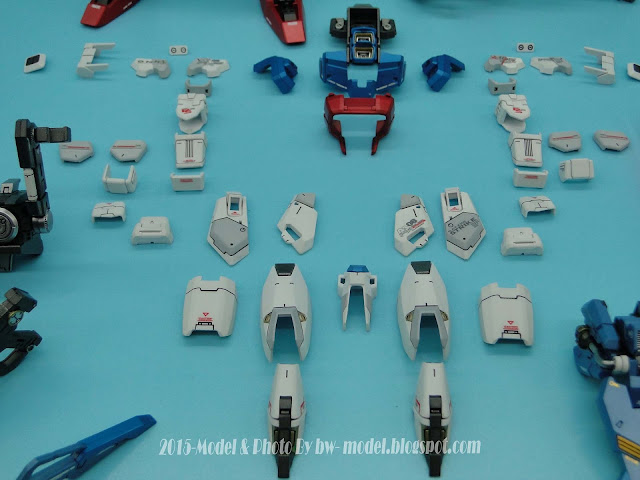

[水貼]
大多數的水貼都是依照了官方明書來貼附~~
但過多的水貼實在是看起來更奇怪....
為求寫實....但滿滿的字跟標籤....反而破壞了美感....
所以略有增減....


(一台機體用了一大堆自己的型號...一個人上班上學也才掛一個識別證啊)

(不論正面背面都減去了一部分的型號水貼.~看起來較為清爽不雜亂)

(在螺孔等地方把原本的白色或紅色改為金屬水貼...更符合實際~)


把過多的標線跟型號減去...


[最終完成]
內骨架上半部~

內骨架下半部~

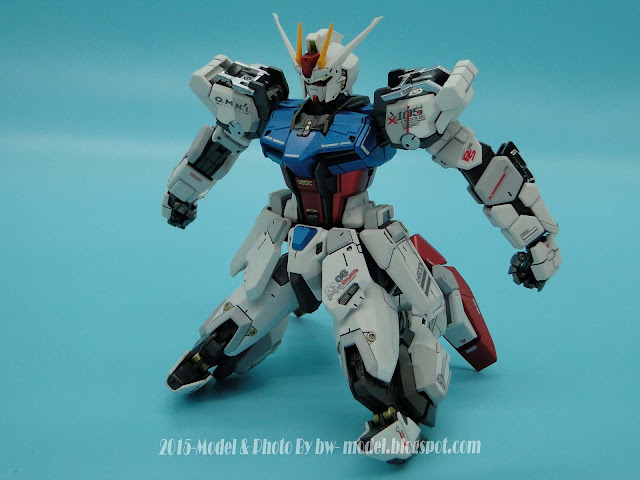

整機~可動性在全裝甲後仍然十分優良~



完成作品圖集請觀賞~
